README.md

XiDaTong_ARM_Reference_Resource

1. 矽达通介绍

矽达通外观图:

拆开后盖:

矽达通烧录这里介绍两种方式，分别是 NXP-MCUBootUtility 和 Keil MDK5

2. NXP-MCUBootUtility 方式烧录

NXP-MCUBootUtility 是一款开源免费的专为 NXP MCU 安全启动而设计的 GUI 工具。目前主要支持 i.MXRT、LPC、Kinetis 系列 MCU 芯片

测试环境

  • Windows

  • NXP-MCUBootUtility v3.4.0

烧录流程

将矽达通串口1通过 usb 转串口连接至电脑，并在电脑端查看到相应端口，如下图，com15

打开 NXP-MCUBootUtility.exe

确保一下配置选项正确，COM Port记得选择上述对应的串口

将拨码开关拨到 1 on 2 on 3 off 4 off 进入 Serial Download Programming(SDP) 模式, 重新连接电源

先点击 Connect to ROM，若连接成功按钮会变蓝

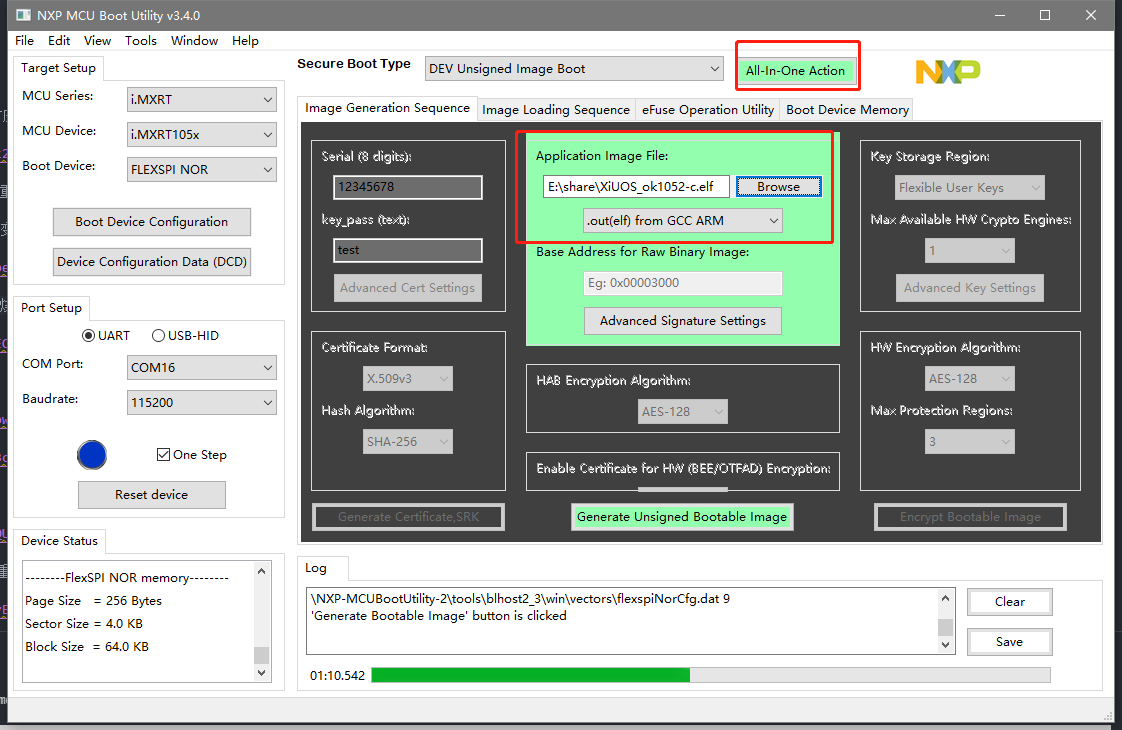

在 Application Image File 一栏中选择要烧录的 elf 文件，文件格式选择 .out(elf) from GCC ARM，然后点击 All-In-One Action 烧录即可

烧录完后后，将拨码开关拨回 1 off 2 off 3 off 4 off 进入 nor-flash 启动模式，重新上电，即可从 QSPI Flash 启动程序，此时可以从串口看到调试信息

注：由于采用串口烧录，在连接和烧录的时候记得先关闭串口调试工具

2. Keil MDK 方式烧录

Keil MDK 是一系列基于 Arm Cortex-M 的微控制器设备的完整软件开发环境，可以自行去官网 购买下载 ，需要注意的是请选择使用 Keil MDK5.24a 及以上版本

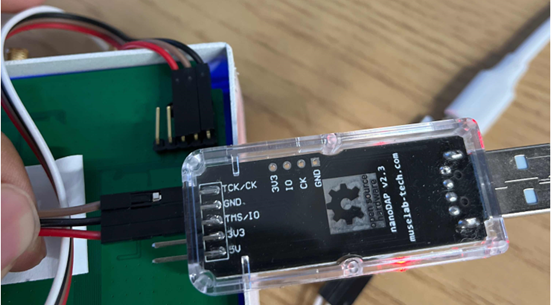

开发板连接 CMSIS-DAP 调试器，如下图所示，连接 DIO/CLK/GND 对应的三个引脚即可

芯片支持包导入

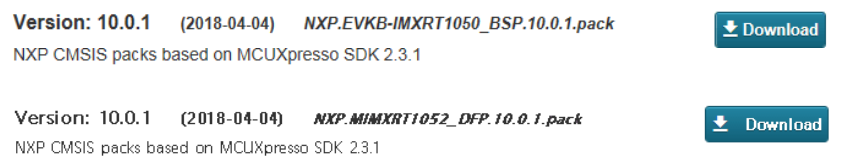

去keil官网 http://www.keil.com/dd2/pack/#/eula-container 下载对应的板级安装包

注意： 安装包可能随时间推移，版本有所改动，可选择最新版本下载。

下载完成，安装即可。

烧写固件安装

将开发板烧写固件复制到 Keil5 安装目录 Keil_v5\ARM\Flash\MIMXRT_QSPIFLASH.FLM，该固件可以兼容32M以下nor Flash烧写。

例如： c:\Keil_v5\ARM\Flash\MIMXRT_QSPIFLASH.FLM

Keil 环境配置

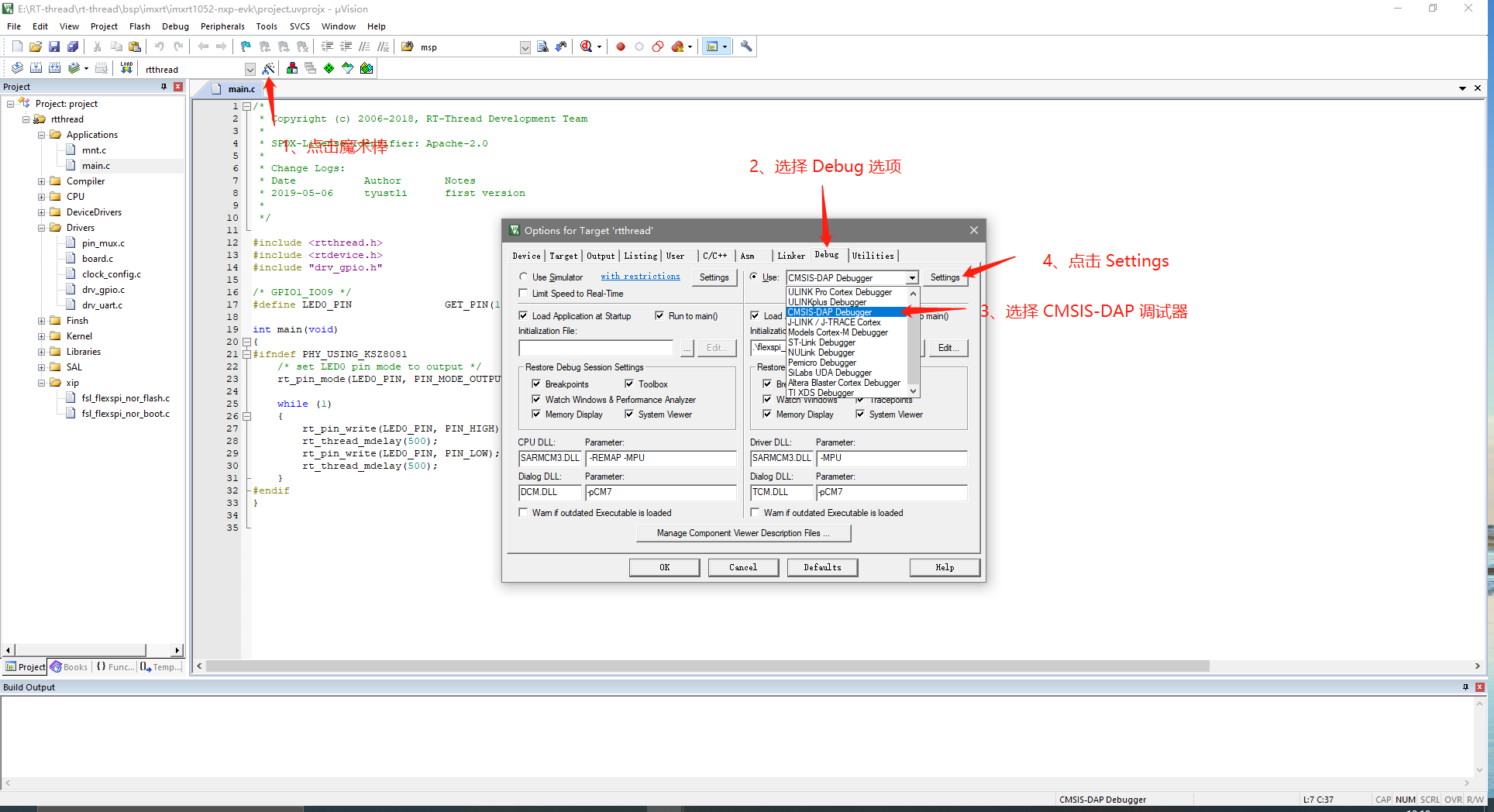

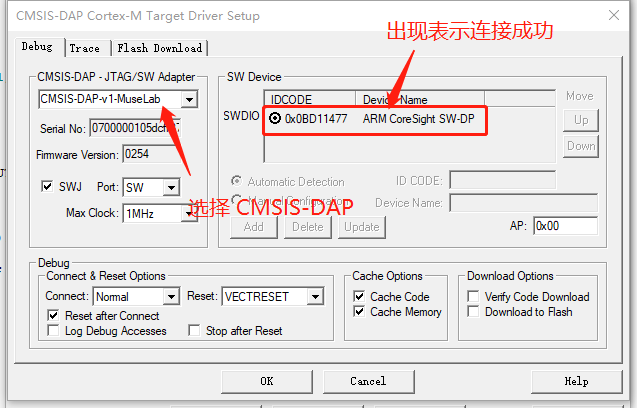

查看仿真器是否连接成功：

添加烧写固件

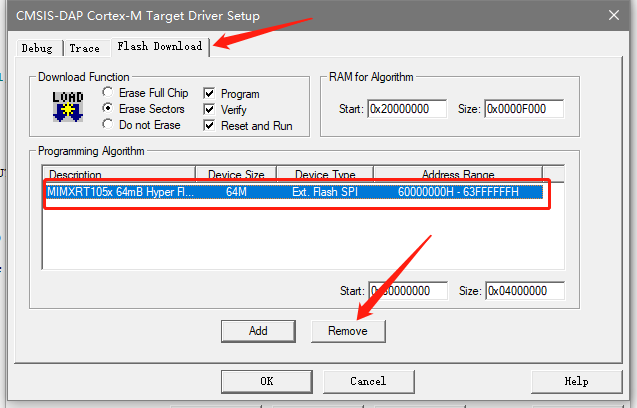

选择 Flash Download，删除原来的烧写配置

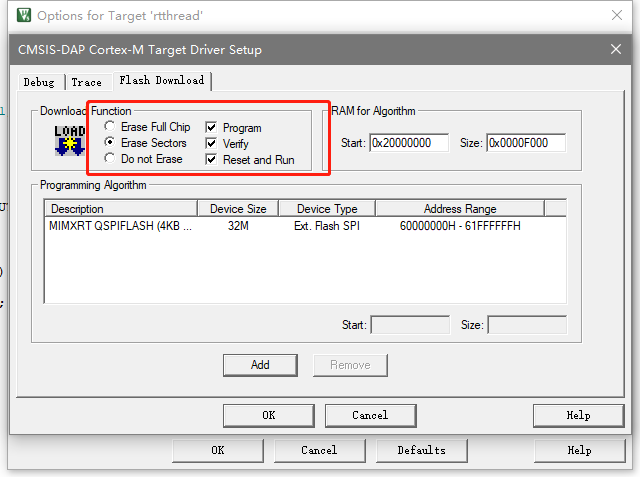

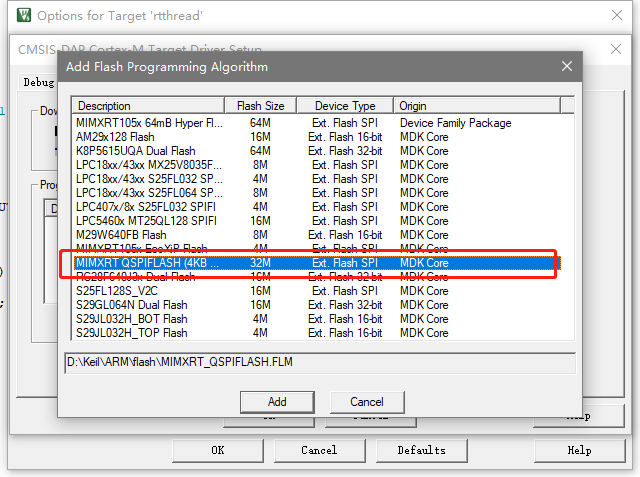

添加该烧写固件，size 大小为 32MB

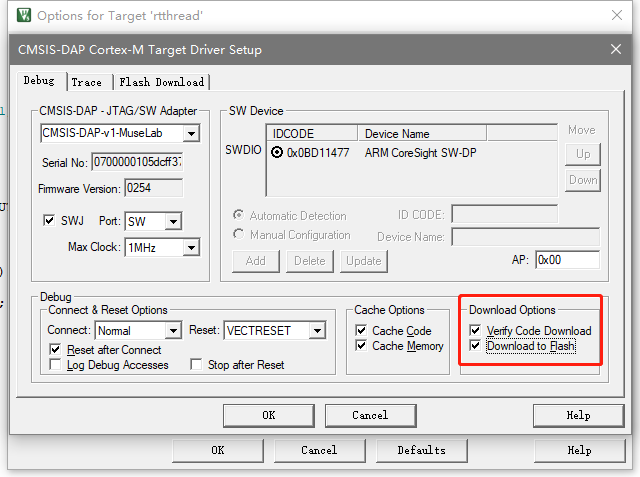

下载的一些设置记得勾上：

然后编译烧录即可，keil下载不需要进入 SDP 模式，无需拨拨码开关。

3.矽达通硬件资源

端口 功能
uart1 shell
uart3 485CH1（外围接口）
uart4 485CH2（外围接口）
uart8 ec200t 4G 通讯
uart2 wifi esp07
ch438 EXTU2 Bluetooth HC08
ch438 EXTU3 Lora E220-400T22S
ch438 EXTU1 zigbee E18-MS1PA1
SD sd卡
usb1 ec200t 4G通讯
usb2 外围usb接口
can can外围接口
IIC 屏幕
其他CH438 EXTU 外围接口
